HDMI同屏器外殼

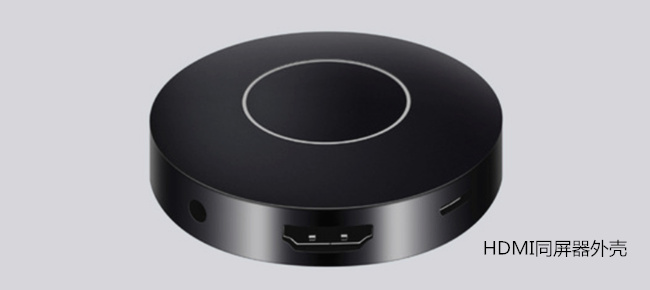

HDMI同屏器外殼是一種通過HDMI線的接口的進行同頻的一種小設備,他的外殼為圓形,主要以保護電路,產品外觀,方便插拔,以及開關電源等為主打,來提供HDMI同屏器的外部功能.
保護電路
HDMI同屏器外殼是是一種ps塑料進行制作加工而成,主要成分為聚苯乙烯系塑料,這種塑料為可燃塑料,但是在導電性能方便為不可導電級別,所以當HDMI同屏器主板在外殼中間時,不會時同屏器短路導致產品燒毀.而且在HDMI同屏器外殼摔到地上時,也會使產品有一定的緩沖,不會對產品產生損壞.
外觀
HDMI同屏器外殼外層為光滑層,可在上殼的正中心進行印刷logo,也可根據客戶的需求進行定制不同的logo,上殼同時與下殼進行對扣,扣件保留在產品內部中,使其外觀不露絲毫扎手的地方,同時上蓋可下蓋的中間為圓形,圓形的中間縫隙不會超過0.5mm,使其HDMI同屏器看起來就像是一個整體,外形渾然天成.
HDMI同屏器外殼功能鍵

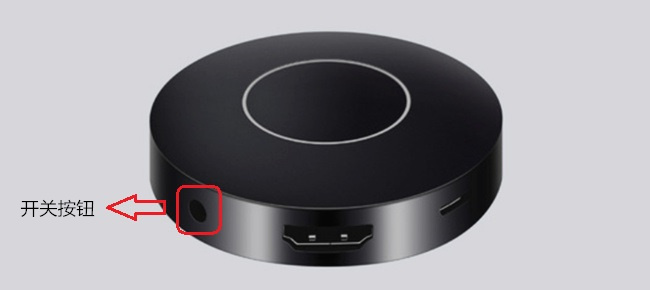

1:開關功能鍵
開關功能為橡膠注塑而成,形狀為圓柱體,半徑為3mm,可以方便人手按到外殼開關時正好可以觸及開關,正好大拇指按上會感覺有跳動即可,外殼上開口處同時也為3mm,正好側面圓形與按鈕剛好方便按壓,由于橡膠具有一定的彈性,外殼才會與按鈕更加貼合.

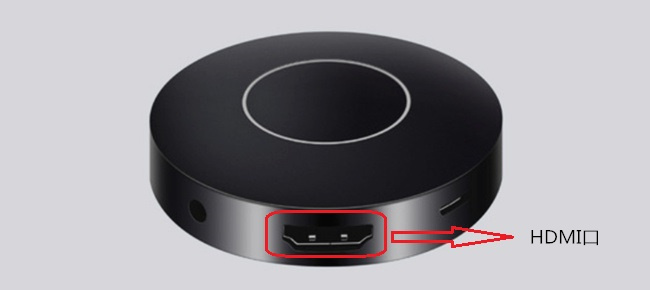

2:HDMI口
這個口是最關鍵的口,我們通過這個口直接接入HDMI線路,通過HDMI線路直接對接電視,就可以完成信息的傳遞,HDMI同頻器外殼在側邊同時為HDMI先留下開口孔,口大小為1.5cm長,和0.5cm寬,這時候就可以做到兼容,不管我們市場上什么HDMI傳輸線,都可以直接進行插拔.

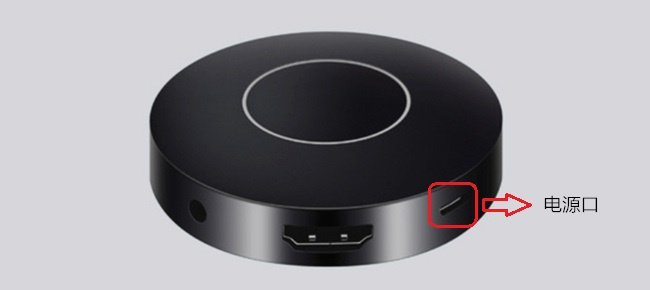

3:電源口
電源選取家用電源220v的電源進行直接插入電源頭,通過電源頭鏈接圓口供電線,供電線直接插入HDMI同屏器中,根據客戶提供的電源口,我們在設計同屏器外殼時開口為長度為10mm,寬度為4mm的長方形口
HDMI同屏器外殼選材

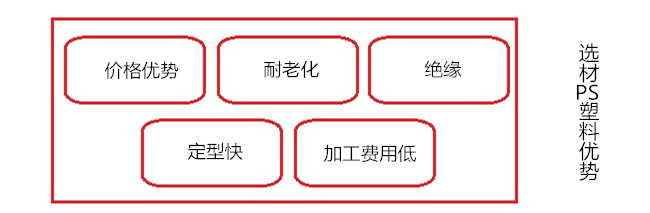

HDMI和電視或者大家電一樣,基本上不會有人用火去燒HDMI外殼,我們設計選材的時候使用PS塑料進行制作,使用這種材料的好處是:
1:價格方便有一定優勢,通常使用防火級別的塑料,價格會高出20%,但是選擇ps塑料相比之下,可以比同類產品價格低20%,有市場競爭力,
2:耐老化,HDMI同屏器經常在電視上進行使用,長時間不冷卻,往往會使塑料外殼的溫度升高,我們使用PS塑料的好處是在120度的時候,溫度不會對我們的HDMI同頻器有影響.
3:絕緣性,整體來說,PS是一種優良的絕緣材料,不管是在潮濕的環境下,還是在高溫的環境下,PS塑料都會保持著電性能穩定,是電子產品外殼的優良材料.
4:成熟的加工性能,由于PS塑料加熱后流動性非常好,產品在冷卻的時間也相對較快,就算沒有在冷凝的情況下,40秒左右就可以使塑膠外殼成型.非常容易加工
5:加工費用低,在加工中,有一個步驟非常關鍵,就是給塑料進行除濕,而PS塑料因為自身吸濕小,故在加工生產中可以直接省略加熱除濕這個步驟.使加工成本最大限度的縮小.
